GPE010 |
m² |
Plancher réticulé. |
85,43€ |
||
|
Plancher réticulé en béton armé, horizontal, épaisseur 30 = 25+5 cm, réalisé avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne, volume 0,151 m³/m², et acier Fe E 500, quantité 15 kg/m²; sur système de coffrage continu en bois; nervures "in situ" 10 cm, entraxe 80 cm; bloc en béton, pour plancher réticulé, 70x23x25 cm; treillis soudé RAF R en acier Fe E 500, en couche de compression; hauteur libre d'étage de jusqu'à 3 m. Ne comprend pas la répercussion des poteaux. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08efr010a |

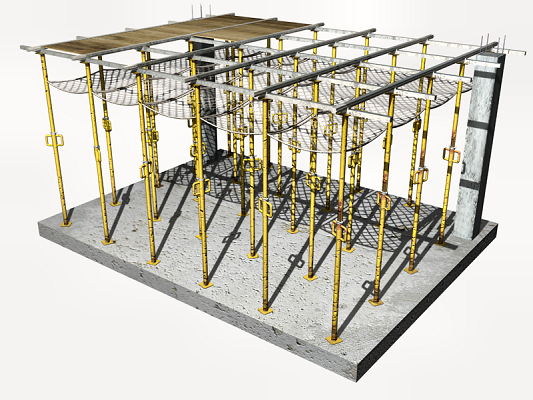

Système de coffrage continu pour plancher réticulé en béton armé, avec caissons perdus, jusqu'à 3 m de hauteur d'étage libre, composé de: étais, poutrelles métalliques et surface coffrante en bois traitée renforcée avec tiges et profilés. |
1,100 |
m² |
17,58 |
19,34 |
|
mt07cho010k |
Bloc en béton, pour plancher réticulé, 70x23x25 cm, selon NF EN 13224. Comprend partie proportionnelle de pièces spéciales. |
3,495 |
U |
1,10 |
3,84 |
|
mt08cor010a |
Moule en polystyrène expansé pour corniche. |
0,100 |
m |
8,81 |
0,88 |
|
mt07aco020h |
Séparateur homologué pour planchers réticulés. |
1,200 |
U |
0,06 |
0,07 |
|
mt07aco050a |
Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres. |
15,000 |
kg |
1,05 |
15,75 |
|
mt07ame030aah |
Treillis soudé RAF R 200x300 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024. |
1,100 |
m² |
1,53 |
1,68 |
|
mt10haf030fODc |
Béton C20/25 (XC1(F); D12; S3; Cl 1,0), prêt à l'emploi, selon NF EN 206-1. |
0,163 |
m³ |
89,92 |
14,66 |
|
mo041 |
Compagnon professionnel III/CP2 charpentier. |
0,521 |
h |
25,51 |
13,29 |
|
mo085 |
Ouvrier professionnel II/OP charpentier. |
0,521 |
h |
22,64 |
11,80 |
|
Moyens auxiliaires |
2,000 |
% |
81,31 |
1,63 |
|
|
Coûts indirects |
3,000 |
% |
82,94 |
2,49 |
|
|
Coût d'entretien décennal: 4,27€ les 10 premières années. |
Montant total HT: |
85,43 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GPE010: PLANCHER RÉTICULÉ. CLAUSES TECHNIQUES Réalisation d'un plancher réticulé en béton armé, horizontal, avec une hauteur libre d'étage de jusqu'à 3 m, épaisseur 30 = 25+5 cm, réalisé avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne, volume 0,151 m³/m², et acier Fe E 500 dans les zones de panneaux, nervures et chaînages, quantité 15 kg/m²; montage et démontage du système de coffrage continu avec des butons, des étais métalliques et une surface coffrante en bois traité renforcée avec des baguettes et des profilés; nervures en béton "in situ" de 10 cm d'épaisseur, entraxe 80 cm; bloc en béton, pour plancher réticulé, 70x23x25 cm; couche en compression de 5 cm d'épaisseur, avec armature de répartition formée par treillis soudé RAF R 200x300 mm en acier Fe E 500. Arrêt au bord du plancher avec moule en polystyrène expansé pour corniche. Comprend la partie proportionnelle de massification des chapiteaux, de renfort des ouvertures et des chaînages périmétriques d'étage. Ne comprend pas la répercussion des poteaux. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
Exécution:
Montage et démontage du système de coffrage:
CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation du système de coffrage. Montage du système de coffrage. Implantation de la géométrie de l'étage sur le coffrage. Mise en place des caissons et des moules pour corniches. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage. Réparation des défauts superficiels. CLAUSES DE FINALISATION. Le plancher sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages du périmètre, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus. |
|||||||||||||||||||||||
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 02 01 |
Bois. |
0,666 |
0,605 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
14,011 |
9,341 |
|
17 04 05 |
Fer et acier. |
0,861 |
0,410 |
|
Déchets générés: |
15,538 |
10,356 |
|
|
17 02 03 |
Plastique. |
0,015 |
0,025 |
|
17 02 01 |
Bois. |
0,185 |
0,168 |
|
Emballages: |
0,200 |
0,193 |
|
|
Total déchets: |
15,738 |
10,549 |
